Guest Internet STAR-2: Guia de Intalacion

Introducción: Cómo brindar un servicio de Internet comunitario utilizando el kit Guest Internet STAR-2

Cualquiera que desee brindar un servicio de Internet a una comunidad requiere algunos conocimientos técnicos para instalar la infraestructura que conectará el servicio de Internet. Guest Internet facilita esto al proporcionar kits con las piezas necesarias e instrucciones detalladas para instalar y configurar el equipo.

Los miembros de la comunidad que quieran conectarse al servicio de Internet utilizarán una tecnología inalámbrica llamada WiFi. Se debe instalar una red WiFi para brindar el servicio WiFi a los miembros de la comunidad.

Si el lector desea leer más y obtener una comprensión más profunda del proceso para brindar Internet WiFi a los miembros de la comunidad, tenemos dos libros electrónicos gratuitos que se pueden descargar usando estos enlaces. Los enlaces también están en nuestro sitio web.

Cómo vender Internet de banda ancha móvil:

https://guest-internet.com/pdfs/Cómo vender Internet de banda ancha móvil (INGLÉS) - J Barker.pdf

Cómo iniciar un negocio WISP:

https://guest-internet.com/pdfs/Cómo iniciar y construir un WISP (INGLÉS) - J Barker 2022.pdf

Hay dos tipos de clientes de Internet

  • Banda ancha móvil: personas con dispositivos móviles que se conectan a una antena WiFi Hotspot para obtener acceso a Internet. Los usuarios de dispositivos móviles deben estar entre 100 y 200 m de la antena del Hotspot.
  • Acceso inalámbrico fijo: Las personas en los hogares se conectan a la antena WiFi mediante una antena situada en el techo de la vivienda. Luego, la antena del techo se conecta a un enrutador inalámbrico en el hogar. Los usuarios domésticos pueden conectarse a más de 1 km cuando hay una línea de visión clara desde la antena doméstica hasta la antena WiFi.

La infraestructura de red que brindará el servicio de Internet a los miembros de la comunidad consta de cuatro partes

  • El proveedor de servicios de Internet. Esta es la conexión a Internet que se comparte con los miembros de la comunidad y puede utilizar cualquiera de las siguientes tecnologías; ADSL, cable, fibra, inalámbrico punto a punto, satélite geoestacionario o satélite de órbita terrestre baja (LEO). El servicio de Internet Starlink utiliza satélites LEO. Asegurar que compartir el servicio con la comunidad esté dentro de los términos y condiciones del ISP.
  • Controlador de usuario. Este es el controlador de Guest Internet que gestionará el acceso al servicio de Internet para que muchas personas puedan compartir una conexión a Internet. Utilice el producto Guest Internet para imprimir fichas donde cada ficha tiene un código de acceso único con parámetros de duración del acceso, velocidades máximas de carga y descarga de datos, límites máximos de carga y descarga de datos y la cantidad de personas que pueden usar el código, generalmente 1. El controlador de Guest Internet comparte el servicio de Internet para evitar un problema llamado congestión de la red y también garantiza que no se excedan los límites de volumen de datos del ISP.
  • Punto de acceso inalámbrico (WAP) punto a multipunto (PtMP). Este producto inalámbrico transmite el acceso a Internet como una señal inalámbrica WiFi. Los miembros de la comunidad que quieran tener acceso a Internet deben conectarse a esta antena. Esta antena debe ser visible para cualquier persona que desee conectarse a ella; la conexión se llama línea de visión. Cualquier obstrucción, como un edificio o un árbol, bloqueará la señal. Los miembros de la comunidad con dispositivos móviles pueden conectarse a esta antena seleccionando el nombre de WiFi. La distancia máxima de conexión a un dispositivo móvil puede estar en el rango de 100 ma 200 m.
  • Los hogares están conectados con equipos inalámbricos que dan una distancia de comunicación mucho mayor. Un receptor inalámbrico (llamado equipo de las instalaciones del cliente – CPE) se instala en el techo de la casa y apunta a la antena PtMP. La antena PtMP debe ser visible desde la ubicación de la antena CPE. La distancia desde la antena CPE a la antena PtMP puede superar 1Hm. La antena CPE se conecta a un enrutador inalámbrico dentro de la casa y los residentes se conectan al enrutador inalámbrico mediante WiFi para obtener acceso a Internet.

El equipo de red descrito anteriormente se muestra en el siguiente diagrama. Todos los servicios comunitarios de Internet que conectan a personas mediante WiFi tienen este diseño.

Todos los servicios comunitarios de Internet que conectan a personas mediante WiFi tienen este diseño.

Un miembro de la comunidad que desee acceder a Internet debe solicitar o adquirir una ficha que tenga un código de acceso. La persona que gestiona el servicio de Internet imprime las fichas. La ficha se diseña utilizando el controlador de Guest Internet o el servicio en la nube y puede incluir un logotipo más texto. Las fichas se imprimen en cualquier impresora de cartas. El proceso de impresión de fichas se muestra en el siguiente diagrama.

Acceda a la impresión de vales mediante controladores de Guest Internet

En la siguiente figura se muestra un servicio de Internet comunitario. La antena PtMP se instala en un punto alto dentro o cerca de la comunidad para que todos los miembros de la comunidad puedan ver la antena. La instalación puede ser sobre una colina, un edificio alto o una torre. Cuando Starlink es el servicio ISP, la antena Starlink se instala cerca de la antena PtMP también en un punto alto para que la antena Starlink tenga una visibilidad del cielo de 180 grados. La antena PtMP se conecta al controlador de Guest Internet, que controla el acceso a Internet. El controlador de Guest Internet se conecta al enrutador Starlink. La antena de cada vivienda apunta a la antena PtMP.

El controlador de Guest Internet se conecta al enrutador Starlink. La antena de cada vivienda apunta a la antena PtMP.

La instalación con la antena Starlink se muestra en el siguiente diagrama.

Instalación de un Guest Internet GIS-K7 usando antena Starlink

Un lugar ideal para la instalación de la antena puede no tener energía, por lo que la instalación se puede alimentar mediante paneles solares. Se requiere un panel solar con sistema de batería y cargador de 500 Watts para alimentar la antena Starlink, el controlador de Guest Internet y la antena PtMP.

El comunitario con un dispositivo móvil que quiera conectarse al servicio de Internet deberá obtener previamente una ficha con un código de acceso.

El siguiente paso es conectar el WiFi del dispositivo móvil a la antena PtMP seleccionando el nombre del WiFi (el SSID) usando el dispositivo móvil.

El siguiente paso es conectar el WiFi del dispositivo móvil a la antena PtMP seleccionando el nombre del WiFi (el SSID) usando el dispositivo móvil.

El siguiente paso es abrir un navegador para ver la página de inicio de sesión; en la siguiente figura se muestra un ejemplo de una página de inicio de sesión.

Ejemplo de una página de inicio de sesión para introducir el código de acceso WiFi

El código en la ficha se escribe en la página de inicio de sesión y luego se hace clic en el botón. Si el código es válido, la persona obtiene acceso a Internet.

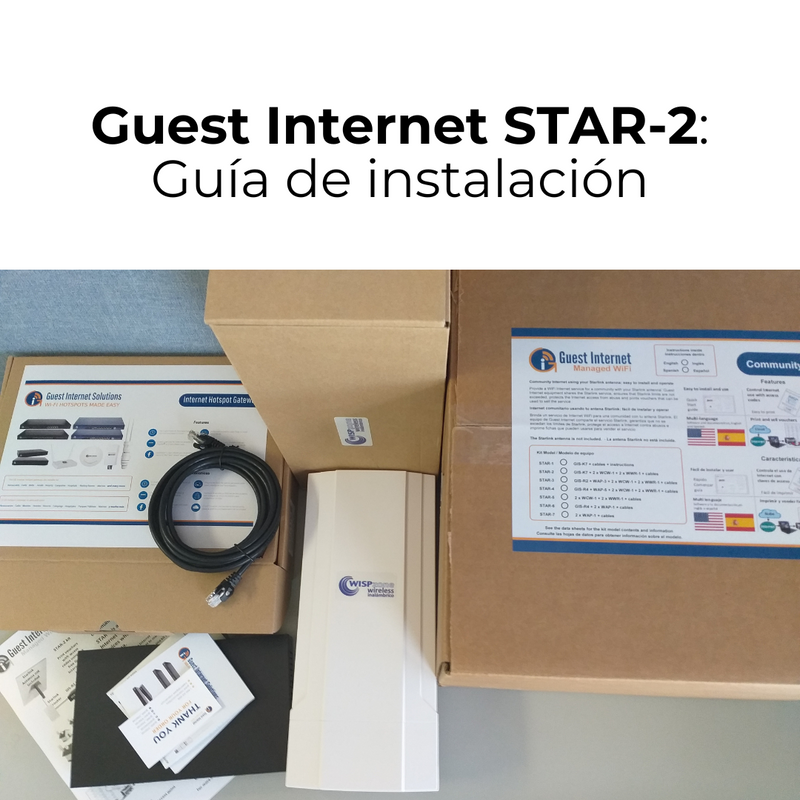

Contenido del kit STAR-2

El kit STAR-2 se conecta a una antena Starlink o cualquier otro servicio de Internet y proporciona un servicio de Internet WiFi controlado que puede proporcionarse o venderse a una comunidad. El kit STAR-2 comparte el servicio de Internet entre muchas personas.

Hay dos productos incluidos con el kit STAR-2:

  • El controlador de Internet GIS-R2: controla el acceso a Internet, genera códigos de acceso e imprime vales con códigos de acceso que pueden ser vendidos a miembros de la comunidad.
  • El punto de acceso inalámbrico WAP-1 es un potente transmisor WiFi inalámbrico para exteriores que debe instalarse en un punto alto para obtener el máximo alcance de transmisión.

El diagrama muestra cómo se conectan los productos entre sí. La antena Starlink no está incluida.

Guest Internet STAR-2 kit con Starlink

Primero configure el controlador de Internet GIS-R2

El producto GIS-R2 incluye la guía de inicio rápido en español e inglés. Lea la guía de inicio rápido antes de continuar.
Descargue el manual del producto utilizando este enlace.
https://www.guest-internet.com/pdfs/GIS_product_manual_(Spanish)_1.1.24.pdf
O abra nuestro sitio web y haga clic en el enlace del manual en la parte superior derecha de la página.
https://www.guest-internet.com/ES/index_es.php
Tenga el manual disponible y consulte cuando necesite más información sobre los pasos de este documento. Este documento describe las características requeridas para comenzar a brindar un servicio de Internet a los residentes de la comunidad. Hay muchas otras funciones, como el monitor de fallas, que se pueden habilitar. Consulte el manual para saber cómo configurar estas funciones.
El GIS-R2 debe estar conectado a Internet para configurar el producto. Conecte su computadora al puerto LAN1 del GIS-R2 usando un cable Ethernet como se muestra en el siguiente diagrama.
El GIS-R2 debe estar conectado a Internet para configurar el producto. Conecte su computadora al puerto LAN1 del GIS-R2 usando un cable Ethernet como se muestra en el siguiente diagrama.

Con el puerto LAN de su computadora conectado al puerto LAN1 del GIS-R2, abra el navegador de la computadora, escriba 'aplogin.com'

Se abrirá la pantalla del asistente de inicio rápido, como la pantalla que se muestra en la figura.

Primero, seleccione la bandera de idioma arriba a la derecha, inglés o español.

Haga clic en el botón para continuar.

Primero, seleccione la bandera de idioma arriba a la derecha, inglés o español.
Verifique que el GIS-R2 tenga conexión a Internet, la figura de red al lado de la bandera en la parte superior derecha debe ser verde, si está roja entonces deténgase y obtenga una conexión a Internet. El procedimiento de configuración sólo puede continuar con una conexión a Internet.
Luego ingrese una contraseña segura para evitar el acceso no autorizado, tome nota de la contraseña.
Luego ingrese una contraseña segura para evitar el acceso no autorizado, tome nota de la contraseña.
El siguiente paso es configurar la pantalla de inicio de sesión. Seleccione el fondo e ingrese la información solicitada.
Esta página mostrará su información en el portal cautivo. Si desea vender acceso a Internet, explique dónde se pueden comprar las fichas de código de acceso.
Puede agregar anuncios y otra información sobre su servicio.
Haga clic en el botón en la parte inferior de la página cuando haya terminado.
Asistente de configuración para configurar el fondo y agregar información sobre el servicio WiFi

Luego seleccione acceso controlado. Esto requerirá que el usuario ingrese un código después de abrir la página de inicio de sesión.

Agregue cualquier mensaje que deba aparecer en la página de inicio de sesión.

Haga clic en el botón en la parte inferior de la página.

Proceso de configuración del asistente: elija acceso ilimitado o controlado

Haga clic en el botón para completar el proceso de configuración y reiniciar la unidad.

Pantalla de finalización del proceso del asistente de configuración del controlador de Guest Internet

Después de reiniciar, abra una nueva pestaña del navegador e inicie sesión como administrador para completar el procedimiento de configuración.

Aplogin.com
Nombre de usuario
Contraseña

Después de reiniciar, abra una nueva pestaña del navegador e inicie sesión como administrador para completar el procedimiento de configuración y debería ver una pantalla como esta.

Habilite la administración de la nube del GIS-R2 para que pueda asignarse a una cuenta de la nube más adelante. La cuenta en la nube le permitirá gestionar el servicio de forma remota y también imprimir fichas de códigos de acceso utilizando la nube.

Pantalla de gestión de la nube de Guest Internet

Consulte el manual para realizar cambios en la página de inicio de sesión o para crear una página de inicio de sesión personalizada.

Configuración de la página de inicio de sesión de Guest Internet

Instalación del punto de acceso inalámbrico WAP-1

El punto de acceso inalámbrico WAP-1 ya está preconfigurado para uso público de WiFi de la siguiente manera:

  • Nombre inalámbrico (SSID): Punto de acceso
  • No hay cifrado WPA configurado.

El punto de acceso inalámbrico WAP-1 está conectado al controlador GIS-R2 como se muestra en el diagrama. El WAP-1 irradia la señal WiFi para usuarios de móviles y hogares que tengan instalado un kit STAR-4.

Un teléfono móvil puede conectarse a la señal WiFi del punto de acceso inalámbrico WAP-1 en un radio corto de menos de 100 m. Una vivienda con un kit STAR-4 instalado podrá conectarse al WAP-1 cuando el alcance sea inferior a 1Km. Todas las conexiones inalámbricas deben estar en la línea de visión; un árbol o edificio bloqueará la señal.

La configuración del producto WAP-1 será adecuada para la mayoría de las aplicaciones, por lo que no se requiere configuración. Salta la configuración y ve a la sección de prueba.

STAR-2 kit de Guest internet para configuracion de WiFi comunitario avanzado con Starlink

Configuración del punto de acceso inalámbrico WAP-1

El producto WiFi WAP-1 está preconfigurado para la mayoría de las aplicaciones WiFi comunitarias. Sin embargo, la configuración se puede cambiar para diferentes aplicaciones. Esta sección describe cómo cambiar la configuración. La configuración tiene tres secciones.

  • Cambiar el nombre inalámbrico que se transmite, el SSID.
  • Añade una clave de cifrado a la transmisión inalámbrica.
  • Cambie la contraseña para iniciar sesión en las páginas del administrador.

Si olvida la contraseña, presione el botón de reinicio para volver a la configuración de fábrica y configurar el producto nuevamente.

Para configurar el WAP-1, conecte una computadora como se muestra en la figura. El puerto LAN de la computadora debe configurarse para la dirección IP estática 192.168.188.10.

Para configurar el WAP-1, conecte una computadora como se muestra en la figura. El puerto LAN de la computadora debe configurarse para la dirección IP estática 192.168.188.10.

Abra una pestaña del navegador y escriba la dirección IP de la página de inicio de sesión: 192.168.188.253

Se abrirá la página de inicio de sesión. Ingrese la contraseña admin y haga clic en iniciar sesión.

WAP-1: Se abrirá la página de inicio de sesión. Ingrese la contraseña admin y haga clic en iniciar sesión.

La pantalla se muestra después de iniciar sesión y se abre la página de inicio, home.

WAP-1: La pantalla se muestra después de iniciar sesión y se abre la página de inicio, home.

Haga clic en la pestaña del asistente wizard; verificar que el WAP-1 esté configurado en modo AP,  AP mode

WAP-1: Haga clic en la pestaña del asistente wizard; verificar que el WAP-1 esté configurado en modo AP,  AP mode

Haga clic en la pestaña WiFi.

En el menú 2G WiFi (2,4 GHz), el nombre de la transmisión inalámbrica (SSID) está configurado como Hot Spot, esto se puede cambiar escribiendo un nuevo nombre, después de un cambio, haga clic en Aplicar, Apply.

En el menú 2G WiFi (2,4 GHz), el nombre de la transmisión inalámbrica (SSID) está configurado como Hot Spot, esto se puede cambiar escribiendo un nuevo nombre, después de un cambio, haga clic en Aplicar, Apply.

La contraseña de WiFi , WiFi password (clave de cifrado WPA) está configurada para abrirse, por lo que no hay cifrado; esta es la configuración correcta para Internet WiFi público. La contraseña de WiFi se puede cambiar a encriptación. Si esto se cambia, se debe agregar una contraseña (clave de cifrado) en el cuadro que aparece a continuación; la contraseña predeterminada es 66666666. Después de un cambio, haga clic en Aplicar, Apply.

WAP-1: La contraseña de WiFi , WiFi password (clave de cifrado WPA) está configurada para abrirse, por lo que no hay cifrado; esta es la configuración correcta para Internet WiFi público.

En el menú WiFi 5G, 5G WiFi (5,8 GHz), el nombre de la transmisión inalámbrica (SSID) está configurado como Hot Spot, esto se puede cambiar escribiendo un nuevo nombre; después de un cambio, haga clic en Aplicar, Apply.

WAP-1: En el menú WiFi 5G, 5G WiFi (5,8 GHz), el nombre de la transmisión inalámbrica (SSID) está configurado como Hot Spot, esto se puede cambiar escribiendo un nuevo nombre; después de un cambio, haga clic en Aplicar, Apply.

La contraseña de WiFi, WiFi password (clave de cifrado WPA) está configurada para abrirse, por lo que no hay cifrado; esta es la configuración correcta para Internet WiFi público. La contraseña de WiFi se puede cambiar a encriptación. Si esto se cambia, se debe agregar una contraseña (clave de cifrado) en el cuadro que aparece a continuación; la contraseña predeterminada es 66666666. Después de un cambio, haga clic en Aplicar, Apply

La contraseña de WiFi, WiFi password (clave de cifrado WPA) está configurada para abrirse, por lo que no hay cifrado; esta es la configuración correcta para Internet WiFi público

Haga clic en el menú avanzado, advanced y seleccione la país, country region; el valor predeterminado es EE. UU (USA). Seleccione su país en el menú desplegable y luego haga clic en Aplicar, Apply.

WAP-1: Haga clic en el menú avanzado, advanced y seleccione la país, country region; el valor predeterminado es EE. UU (USA). Seleccione su país en el menú desplegable y luego haga clic en Aplicar, Apply.

El último paso es seleccionar la pestaña Administrar, Manage, y luego seleccionar el menú Modificar contraseña, the Modify Password. Ingrese la contraseña predeterminada admin y luego ingrese y confirme su nueva contraseña. Cuando haya ingresado la contraseña, haga clic en Aplicar, Apply.

Tenga en cuenta que si la contraseña se pierde u olvida, el WAP-1 deberá restablecerse a los valores predeterminados de fábrica usando el botón de reinicio y luego reconfigurarse.

Tenga en cuenta que si la contraseña se pierde u olvida, el WAP-1 deberá restablecerse a los valores predeterminados de fábrica usando el botón de reinicio y luego reconfigurarse.
Haga clic en la flecha derecha en la parte superior derecha de la pantalla para cerrar sesión en la página de administración.
Cambie la configuración IP del puerto LAN de su computadora a cliente DHCP.

Pruebe el acceso a Internet WiFi WAP-1 cuando esté conectado al GIS-R2 y una antena Starlink

Conecte el puerto WAN del GIS-R2 al conector Ethernet Starlink como se muestra en el diagrama. Conecte el puerto WAN WAP-1 a la fuente de alimentación PoE y luego al puerto LAN1 del GIS-R2.
Conecte el WiFi de la computadora al punto de acceso con nombre inalámbrico. Hot Spot (SSID).
Abra una nueva pestaña del navegador, escriba el nombre de la página de inicio de sesión de Guest Internet y presione Intro: aplogin.com.
La pantalla de inicio de sesión debería abrirse como se muestra en el diagrama con un cuadro para ingresar el código de inicio de sesión. Si no hay acceso a Internet, aparecerá un mensaje en la pantalla. Si no se abre una página de inicio de sesión, regrese al paso de probar la conexión de la computadora con el GIS-R2.
Esquema de conexion de equipo Guest internet GIS-R2 con Starlink

Dos métodos de impresión del código de acceso a la ficha

Las fichas con códigos de acceso se pueden imprimir usando el controlador de Guest Internet o usando Guest Internet Cloud para proporcionar códigos para un grupo de controladores.
  • Las fichas de código de acceso que se imprimen utilizando el controlador de Guest Internet solo se pueden autenticar con ese controlador.
  • Cualquier controlador en el grupo de la nube puede autenticar fichas de código de acceso que se imprimen usando la nube para un grupo de controladores.
Antes de imprimir cualquier ficha, se debe preparar la plantilla de la ficha en el controlador o en la nube, como se describe en un apartado anterior.
El procedimiento para imprimir fichas se ilustra en el siguiente diagrama. Los códigos de acceso se crean utilizando el software del controlador o el grupo de nubes. Se selecciona el botón para imprimir los códigos como fichas. Las fichas se envían a la impresora de cartas conectada a la computadora. Luego, las páginas impresas se cortan en fichas y estos se pueden vender a los residentes de la comunidad.
Crear vales con controladores de Internet para invitados e imprimirlos

Impresión de fichas de códigos de acceso mediante el controlador de Guest Internet

Conecte su computadora al puerto LAN o inalámbrico del controlador de Guest Internet e inicie sesión como administrador con su contraseña.

aplogin.com/admin

Haga clic en el menú "administrar códigos".

Guest Internet: gestión de códigos de acceso

Para imprimir fichas, el tipo de código se establece en "aleatorio".
Seleccione la cantidad de códigos (fichas) a imprimir.
Selecciona el tiempo de caducidad, de 30 minutos a ilimitado.
Seleccione el número de usuarios por código; esto está configurado en 1 de forma predeterminada.
Los siguientes parámetros son opcionales.
Seleccione las velocidades máximas de subida y bajada de datos que permitirá el código.
Establezca la cantidad máxima de bytes de datos hacia arriba y hacia abajo que permitirá el código.
Establezca la fecha de inicio y la hora de inicio del código si no se va a utilizar inmediatamente.
Haga clic en el botón "crear códigos".

Guest Internet: opciones de gestión de códigos de acceso

Cuando se hayan generado los códigos, verifique que la impresora esté conectada y haga clic en el botón "imprimir códigos" para generar las fichas.

Luego haga clic en el botón "imprimir" para enviar a la impresora.

Impresión del fichas mediante el controlador de Guest Internet

Imprima fichas de códigos de acceso utilizando su cuenta de Guest Internet Cloud

Conecte su computadora a Internet e inicie sesión en su cuenta de nube de Guest Internet. Una sección anterior describió el proceso para crear la cuenta en la Nube.

https://cloud.aplogin.com/

Haga clic en el menú "códigos" y luego seleccione el grupo para el que se generarán los códigos. Todos los controladores de Guest Internet asignados a ese grupo autenticarán los códigos.

Creación de códigos de acceso WiFi utilizando la cuenta en la nube de Guest Internet

Luego se muestra la página de generación de código.

Visualización de la generación de código con el controlador de Guest Internet usando la cuenta en la nube

Para imprimir fichas, el tipo de código se establece en "aleatorio".
Seleccione la cantidad de códigos (fichas) a imprimir.
Selecciona el tiempo de caducidad, de 30 minutos a ilimitado.
Seleccione el número de usuarios por código; esto está configurado en 1 de forma predeterminada.
Los siguientes parámetros son opcionales:
Seleccione las velocidades máximas de subida y bajada de datos que permitirá el código.
Establezca la cantidad máxima de bytes de datos hacia arriba y hacia abajo que permitirá el código.
Haga clic en el botón "crear códigos".

Seleccionar los diferentes parámetros para los códigos de acceso WiFi utilizando la cuenta en la nube del controlador de Guest Internet

Haga clic en el botón 'imprimir archivo de códigos'. Las fichas están formateados y listos para imprimirse en la impresora de cartas adjunta.

Haga clic en el botón "imprimir archivo de códigos". Los comprobantes están formateados y listos para imprimirse en la impresora de cartas adjunta.

Haga clic en el botón 'Imprimir' para enviar a la impresora.

Después de imprimir las fichas se pueden cortar y distribuir.

Haga clic en el botón 'Imprimir' para enviar a la impresora. Después de imprimir las fichas se pueden cortar y distribuir.
Para más información sobre el kit STAR-2, por favor póngase en contacto con nosotros:
